用于35kV MV级 高压电缆 最小化 电器性 Stress的半屏蔽用 产品 表面平滑度优秀，长期挤出性能卓越等 特点

适用

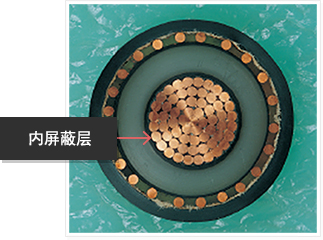

  • 用于35kV MV级 高压电缆 内部屏蔽层的 半导屏蔽COMPOUND
  • CN/CV, TR-CN/CV, URD CABLE, FR-CN/CO, TR-CN/CE
  • product0102_cn.jpg

特点

  • 出色的表面平滑度
  • 无导体变色
  • 体积电阻稳定性优秀함

主要物性及 加工温度

GRADE WS-701HL-1 WS-707 TR-709 WS-706R
Description Bonded Type Bonded Type
  • Bonded Type
  • Low heavy metal
 Bonded Type
Application Conductor shield
For Outdoor Cable		 IEC 60502
Up to 35KV		 TR-CN/CV
Up to 35 KV		 IEC 60502
Up to 35KV
Physical Properties (Mean Values) Test Method Units
Density at 23℃ ASTM D1505 g/㎤ 1.14 1.13 1.12 1.14
Tensile Strength ASTM D 638 Kgf/㎟ 2.1 1.7 1.8 2.0
Elongation at Break ASTM D 638 % 210 170 230 190
After aging (135℃×168hrs) T·S ASTM D 638 % 96 105 107 89
E·B ASTM D 638 % 100 97 104 99
E.S.C.R 100% ASTM D1693 hrs 〉200 〉200 〉200 〉200
Brittleness Temperature ASTM D 746 ℃ -40 -40 -40 -40
Heavy Metal Content ICP ppm - - 〈200 -
Peel Strength AZ/NZS 1660.2.5 N 20 32 45 60
Volume Resistance 90℃ ASTM D 991 Ω·㎝ 500 600 600 350
挤出 推荐温度 : 单位 (℃)
Zone 1 Zone 2 Zone 3 Zone 4 Neck Head Die
90 100 105 108 110 110 110
  • 以上资料的特性值，仅做为介绍资料，不是产品规格
  • 以上产品的加工温度 条件根据 设备 及作业条件有所差异
